TN Suite 는 어떤 앱인가요?

건설 현장 콘크리트 품질관리를 하나로 묶은 앱입니다. 핵심은 "한 번의 타설 = 한 세션" 입니다. 배합표·현장시험·압축강도·납품서·균열까지 같은 타설 세션에 자동으로 묶이고, 그 데이터 하나로 여러 법정 서식이 동시에 만들어집니다. 같은 값을 두 번 입력할 일이 없습니다.

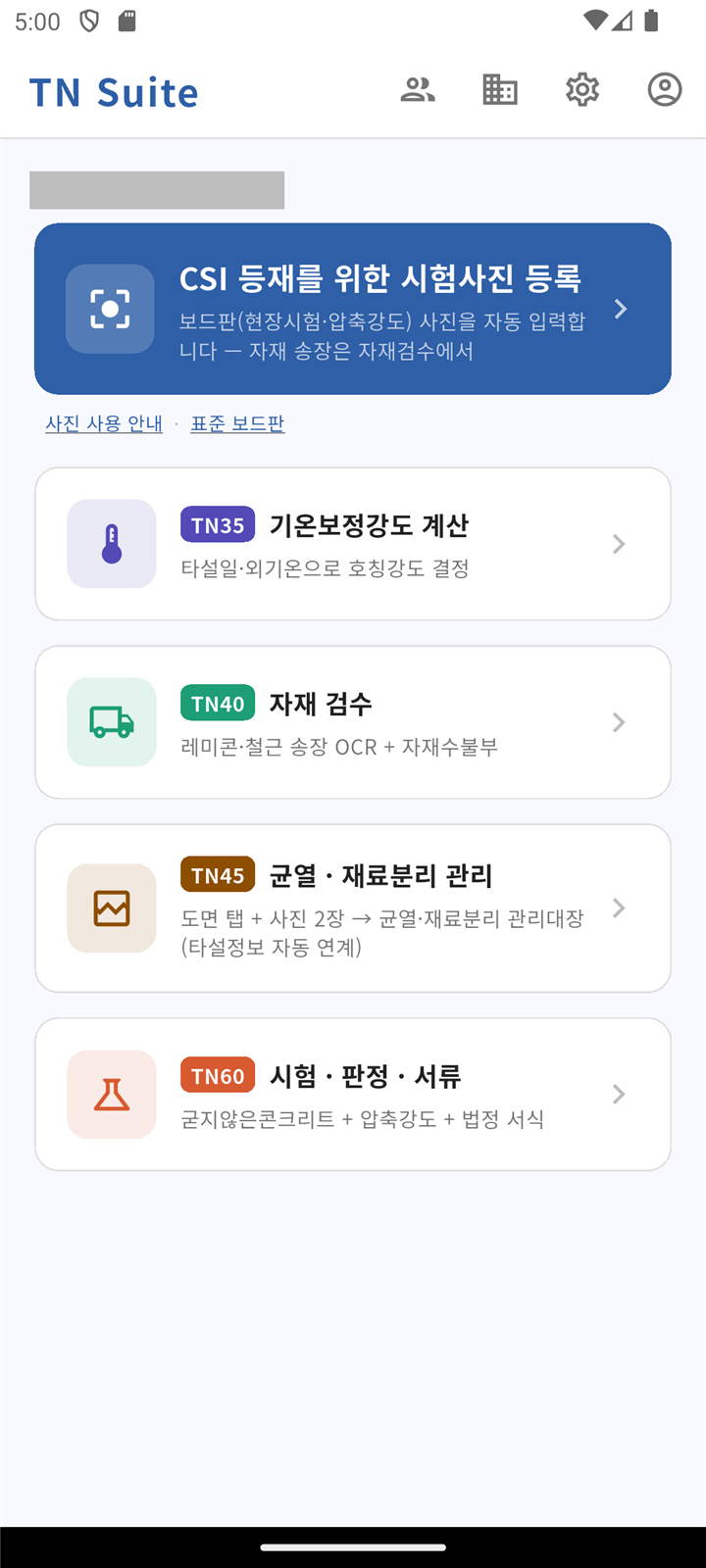

홈 화면 구성 - CSI 등재를 위한 시험사진 등록 (맨 위 파란 카드) : 시험 보드판 사진을 올리면 자동 입력 - TN35 기온보정강도 계산 : 타설일·외기온으로 호칭강도 결정 - TN40 자재 검수 : 레미콘·철근 송장 사진 자동입력 + 자재수불부 - TN45 균열 · 재료분리 관리 : 도면 탭 + 사진 2장으로 균열·재료분리 관리대장 자동 작성 - TN60 시험 · 판정 · 서류 : 굳지않은콘크리트 + 압축강도 + 법정 서식 자동 생성 - 파란 카드 아래 작은 링크 2개 : 사진 사용 안내 · 표준 보드판(§3 끝 참조)

1. 처음 시작 — 현장 만들기 · 함께 쓰기

앱을 처음 켜면 계정을 만들고 현장을 하나 만드는 것부터 시작합니다.

① 회원가입 · 로그인 이메일로 가입하거나 카카오·네이버 계정으로 바로 로그인합니다. 웹(tnsuite.co.kr)도 같은 계정을 그대로 씁니다 — 따로 가입하지 않습니다.

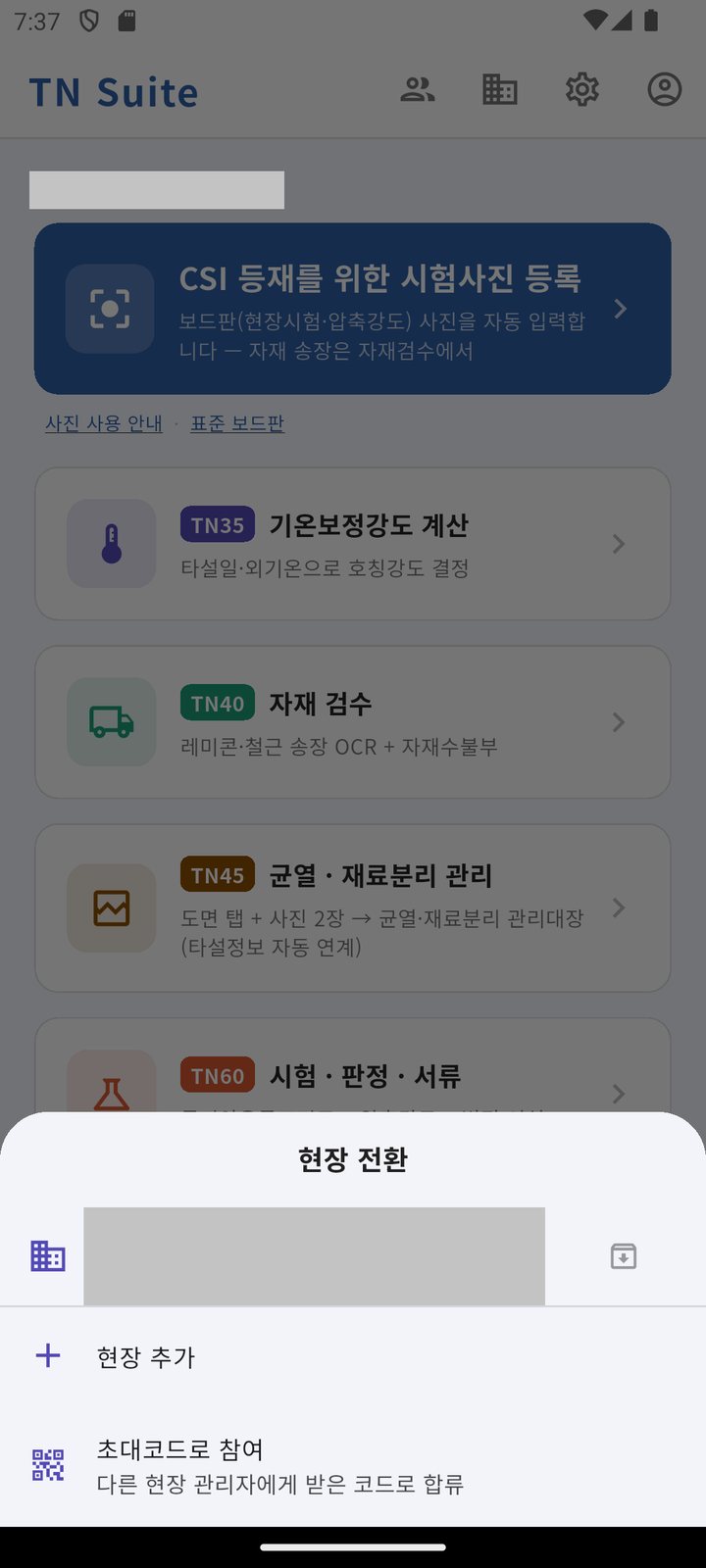

② 현장 만들기 홈 화면 오른쪽 위 🏢(건물) 아이콘 → [현장 추가] → 현장명을 적으면 끝입니다. 현장 위치는 GPS로 잡습니다(현장에 서서 잡으세요 — 나중에 기온보정강도의 관측소 선택과 서류의 위치 정보에 쓰입니다).

③ 이미 만들어진 현장에 합류하기 현장 관리자에게 초대코드를 받아 같은 화면의 [초대코드로 참여]를 누르면 그 현장에 합류합니다. 앱을 새로 깔거나 기기를 바꿔도 같은 방법입니다.

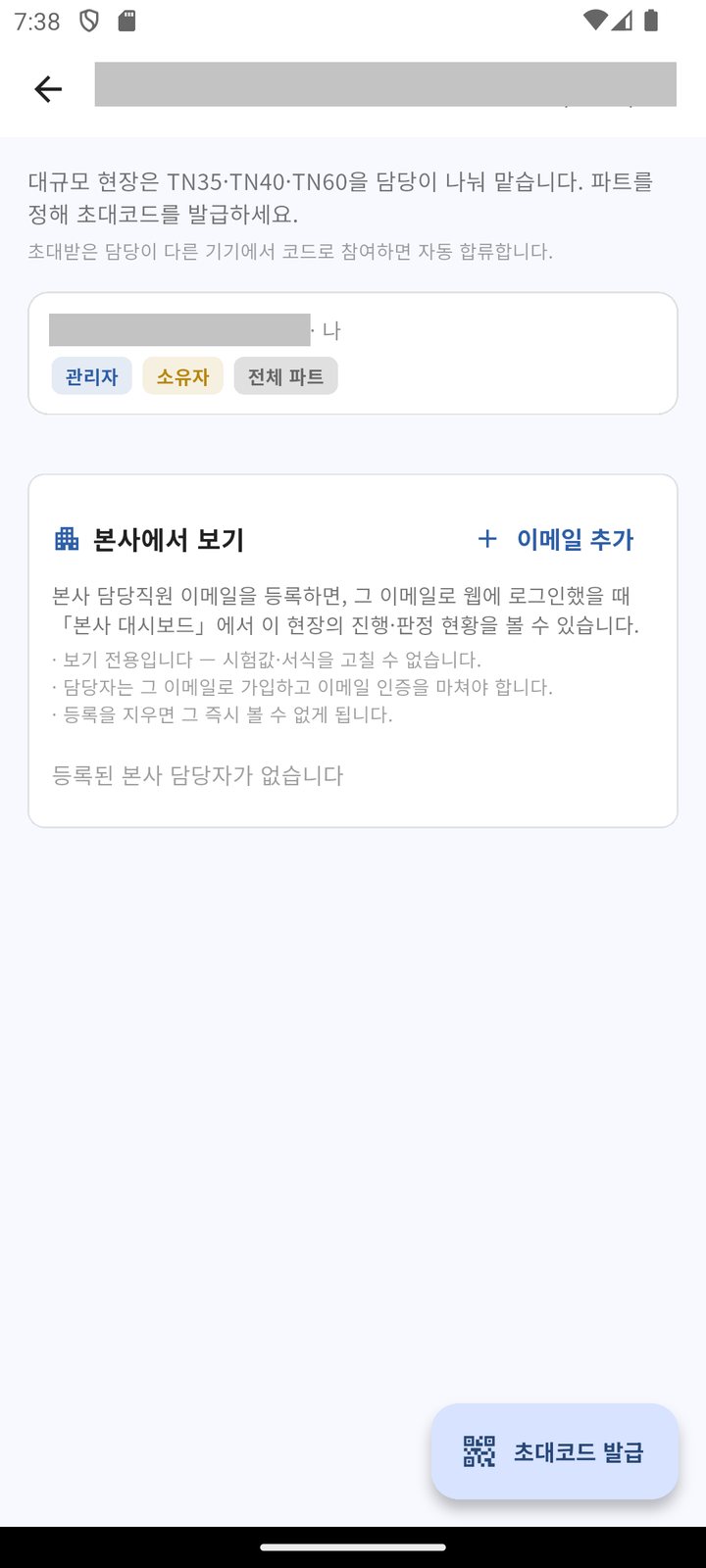

④ 초대코드 발급 · 본사에서 보기 홈 화면 오른쪽 위 👥(사람) 아이콘 → 오른쪽 아래 [초대코드 발급]. 큰 현장은 TN35·TN40·TN60을 담당별로 나눠 맡을 수 있습니다.

홈 화면 오른쪽 위 아이콘 4개 - 👥 멤버 : 초대코드 발급 · 본사 담당자 등록 - 🏢 현장 : 현장 전환 · 현장 추가 · 초대코드로 참여 - ⚙ 설정 : 앱 설정 - 👤 계정 : 로그인 정보 · 요금제

2. 새 타설 등록 — 모든 것의 시작

TN Suite는 "한 번의 타설 = 한 세션"으로 움직입니다. 배합표·현장시험·압축강도·납품서·균열이 모두 이 세션에 붙으므로, 새 타설이 있으면 먼저 세션부터 만듭니다.

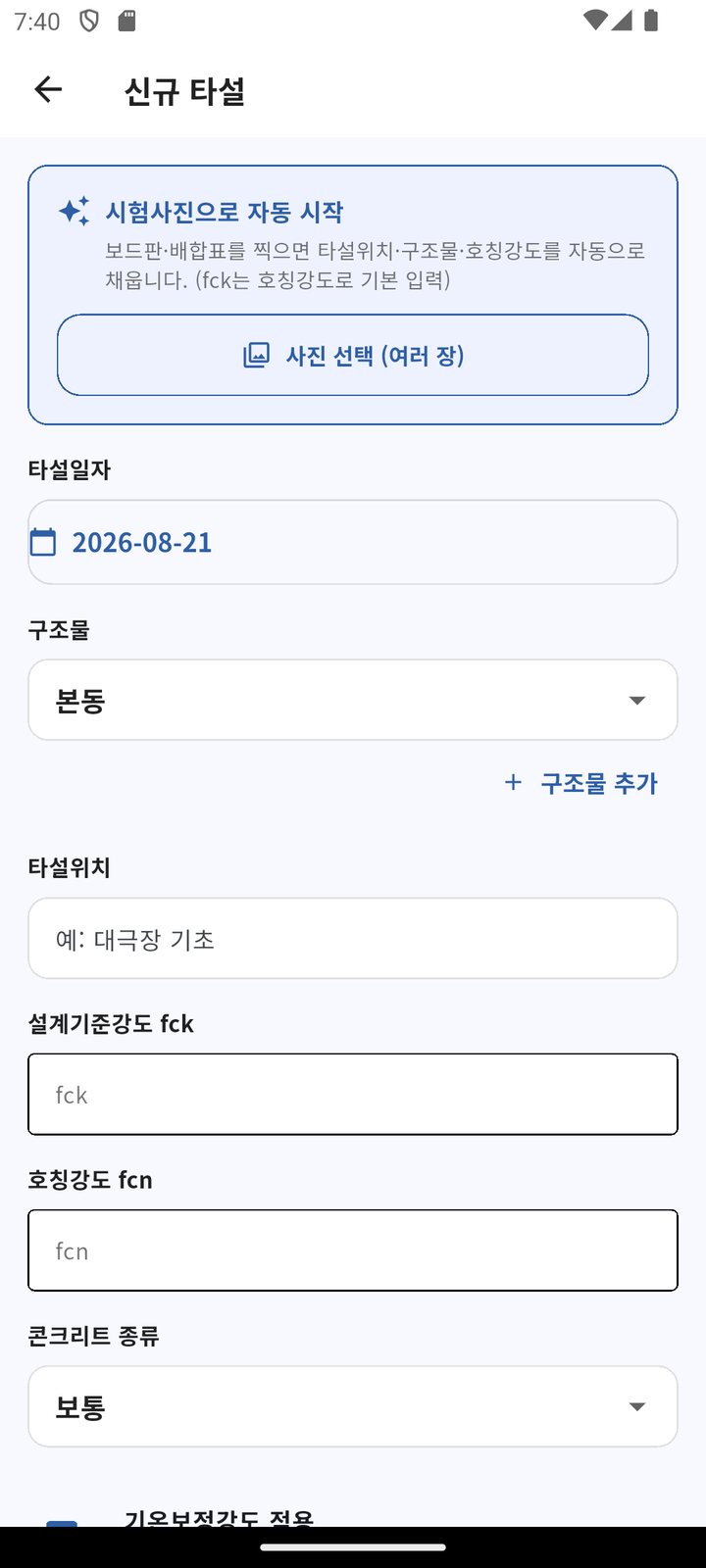

TN60 시험·판정·서류 → 타설 목록 → 오른쪽 위 [+ 신규]

★ 가장 빠른 길 — 시험사진으로 자동 시작 맨 위 [사진 선택 (여러 장)]으로 보드판 사진을 고르면 타설위치 · 구조물 · 호칭강도를 앱이 읽어서 자동으로 채웁니다. 손으로 적을 것이 거의 없습니다. ⚠️ 한 타설 사진만 고르세요 — 다른 타설이 섞이면 타설이 여러 건으로 만들어집니다.

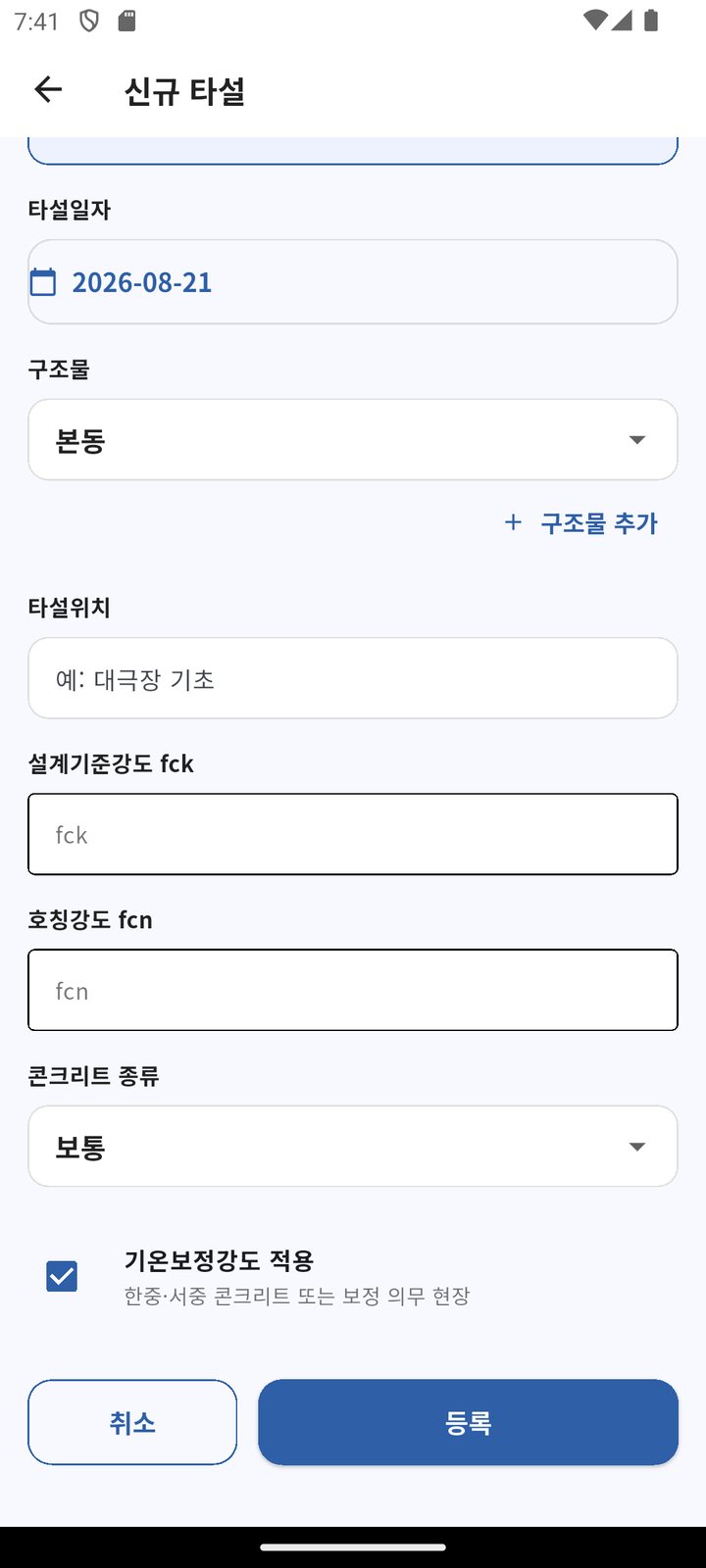

직접 입력할 때 채우는 값 - 타설일자 : 오늘 날짜가 기본 - 구조물 : 목록에서 고르고, 없으면 그 자리에서 [+ 구조물 추가] - 타설위치 : 예) 2구간 기계실 장비 PAD - 설계기준강도 fck / 호칭강도 fcn - 콘크리트 종류 : 보통 · 경량 · 포장 · 고강도 - 기온보정강도 적용 : 한중·서중 콘크리트이거나 보정이 의무인 현장이면 체크

[등록]을 누르면 세션이 만들어지고, 기본정보 탭에서 계획 타설량을 넣으면 시험 횟수와 공시체 개수가 자동 계산됩니다(120㎥마다 1회).

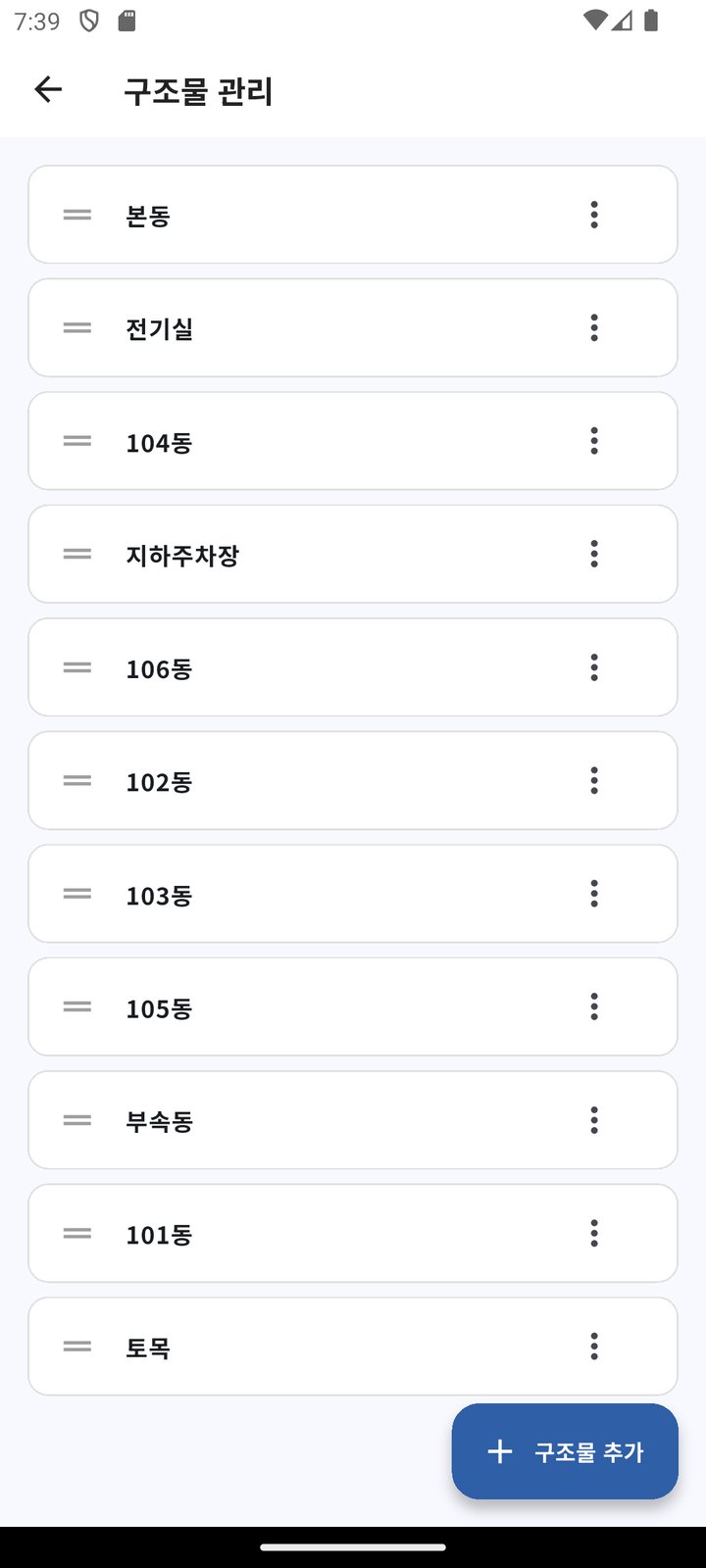

구조물 미리 등록하기 타설 목록 오른쪽 위 [구조물] → 동·구역을 미리 만들어 두면 매번 고르기만 하면 됩니다. 순서도 끌어서 바꿀 수 있습니다.

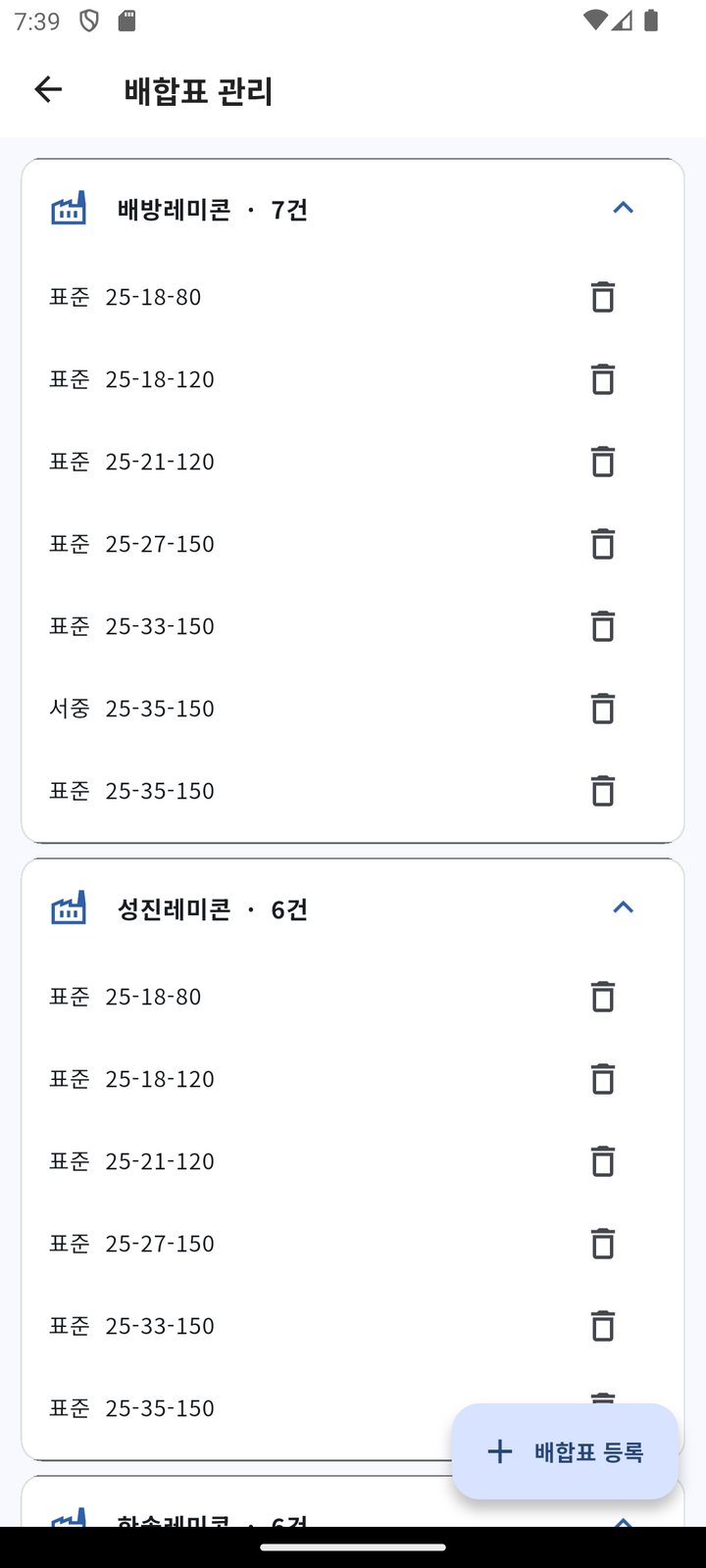

배합표 미리 등록하기 타설 목록 오른쪽 위 [배합표] → 레미콘사별로 규격(25-35-150 등)이 정리됩니다. 여기 등록해 두면 세션의 배합표 탭에서 촬영 없이 "사전등록 불러오기"로 채워집니다. 여러 규격이 든 시방배합표 PDF는 PC 웹에서 한 번에 등록하는 것이 빠릅니다(§10).

3. 시험사진 등록 (홈의 파란 카드)

찍어 둔 시험 보드판 사진(현장시험·압축강도)을 올리면 앱이 종류를 가려내서 자동으로 입력해 줍니다.

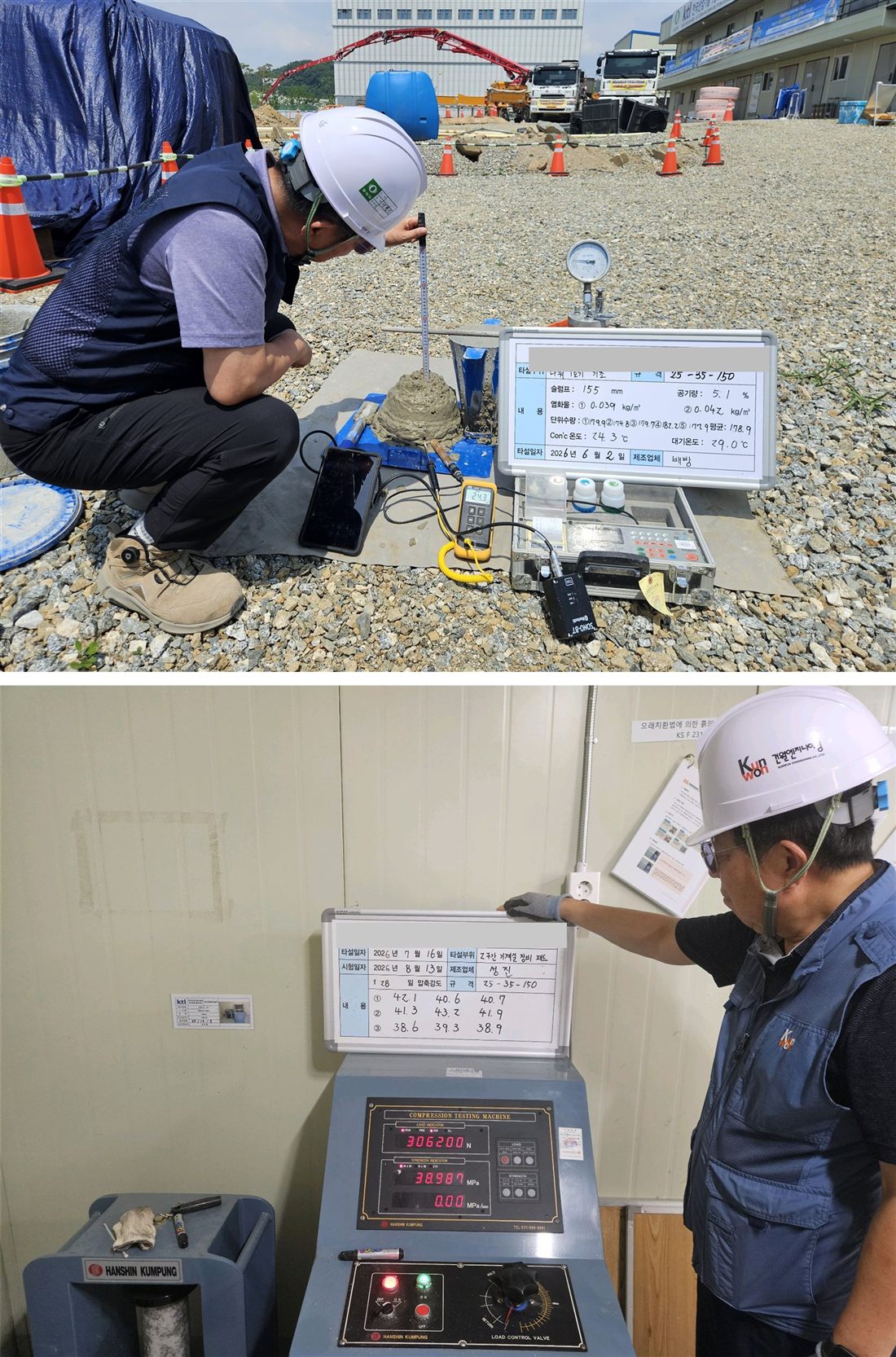

사진은 이렇게 찍은 원본 그대로 올리면 됩니다. 보드판만 잘라낼(크롭) 필요 없습니다 — 앱이 사진에서 보드판을 알아서 찾습니다.

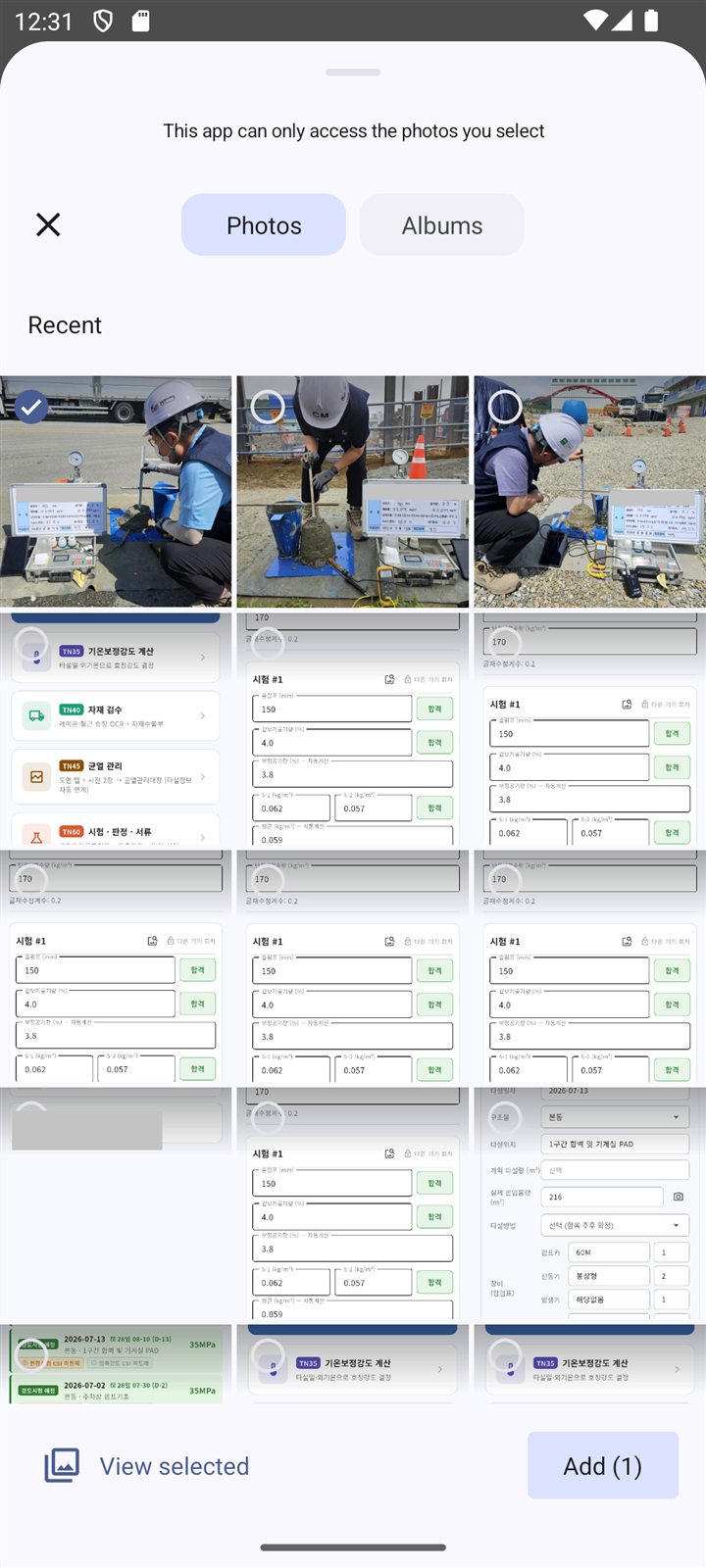

한 타설(같은 날 같은 자리)에서 찍은 보드판 사진을 여러 장 골라 한 번에 올리는 것이 가장 편합니다. 한 화면에서 같이 보고 고칠 수 있기 때문입니다.

★ **시험 1회(회차)마다 사진은 1장** — 감리(건설사업관리기술인)가 입회한 장면이 보이는 사진으로 고르세요. 그 사진이 그대로 시험일지·사진대지의 증빙이 됩니다. 예) 타설량이 많아 시험을 3회 했으면, 회차별 1장씩 3장을 한 번에 올립니다.

① **다른 타설 사진을 섞지 마세요.** 앱은 규격·타설일·타설위치가 모두 같은 사진만 한 타설로 모으고, 하나라도 다르면 다른 타설로 나눕니다. 섞어 올리면 타설이 여러 건으로 생겨 하나씩 지워야 합니다. ② 같은 타설인데 나뉘는 경우도 있습니다 — 보드판 글씨가 안 보이는 사진 (시험기 화면만 찍힌 것)은 규격을 못 읽어 따로 잡힙니다. 이때는 다음 화면에서 **규격·타설위치만 채우면 하나로 합쳐집니다.** ③ 보드판이 잘 나오게 찍는 것이 가장 좋은 예방입니다 — 보드판과 시험 장면(감리 입회)이 함께 나오도록 찍으세요.

레미콘사가 둘이면 타설도 둘로 나뉩니다 같은 날 같은 자리라도 레미콘 회사가 다르면 **회사별로 다른 타설(세션)**로 기록됩니다. 회사별로 시험번호·시험일지·법정서식이 따로 만들어집니다. 예) 8/20 1층 바닥에 성진·한솔이 함께 들어왔다면 → 성진 타설 1건 + 한솔 타설 1건. 회사별로 사진을 나눠서 올리면 그대로 갈려 들어갑니다.

자동 인식 결과는 항상 확정 전에 검토 화면을 거칩니다. 틀린 값은 그 자리에서 고치면 되고, 고친 값이 최종값입니다.

표준 보드판 — 인식을 더 정확하게 (선택)

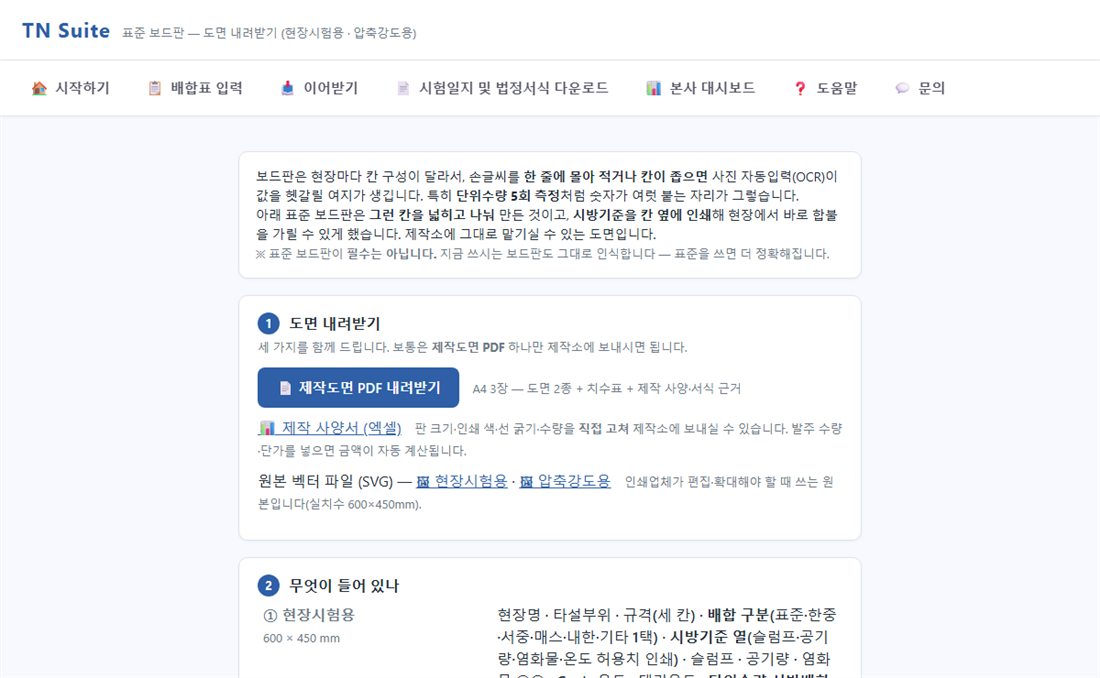

홈 화면 파란 카드 아래 [표준 보드판]을 누르면 보드판 도면을 받는 페이지가 열립니다. PC에서는 tnsuite.co.kr → 자료실에서도 받을 수 있습니다.

• 현장시험용 · 압축강도용 2종 (실치수 600×450mm).
• 보통은 제작도면 PDF 한 장만 제작소에 보내면 됩니다 (제작 사양서 엑셀, 편집용 SVG 원본도 함께 받습니다).
• 네 모서리 기준표지 — 비뚤게 찍어도 앱이 보드판만 오려내 정면으로 폅니다.
• 배합 구분(표준·한중·서중·매스·내한) 칸 — 체크해 두면 등록된 배합표 중 맞는 것을 앱이 찾아 붙입니다.
• 시방기준을 칸 옆에 인쇄 — 현장에서 바로 합·부를 가릴 수 있습니다.
• 단위수량 5회 측정처럼 숫자가 몰리는 칸을 넓히고 나눴습니다.

4. TN35 — 기온보정강도

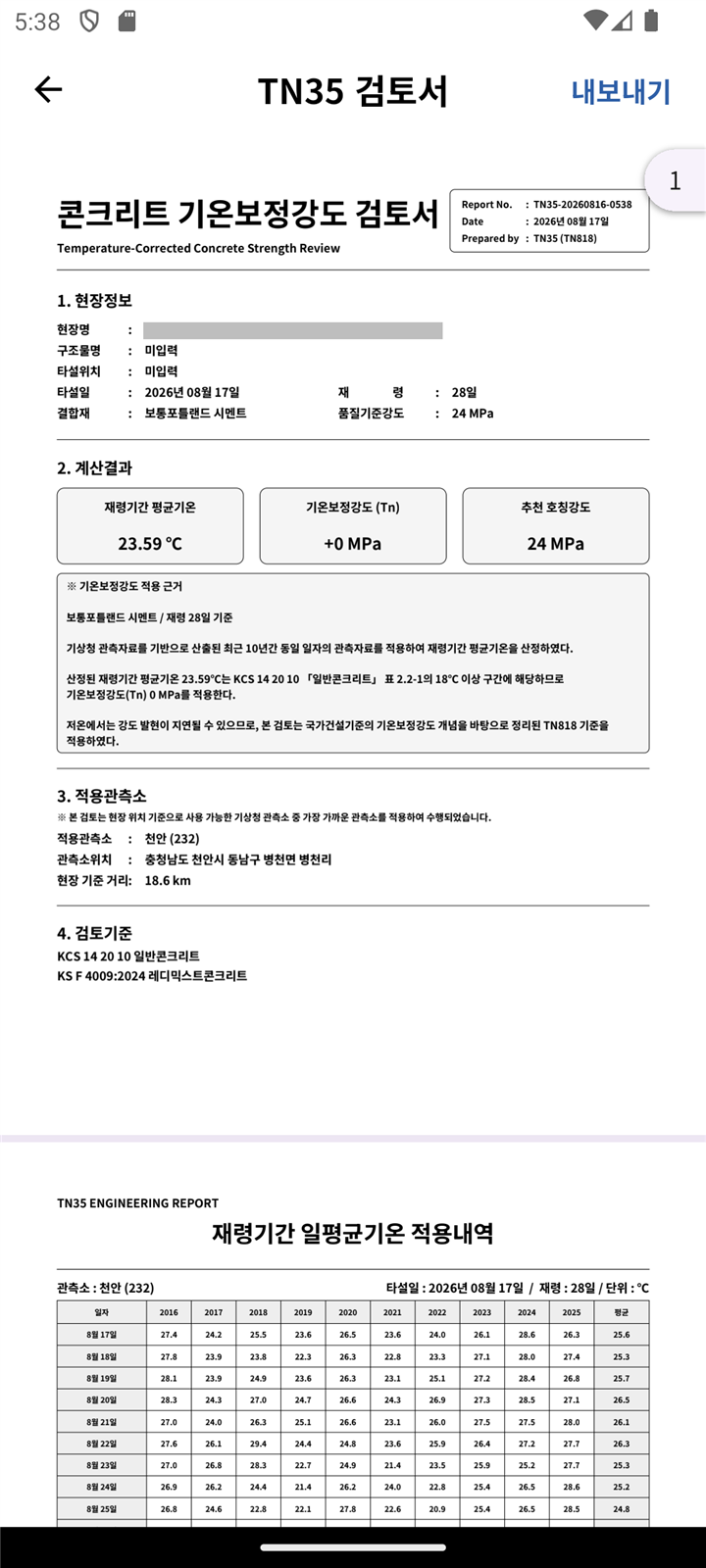

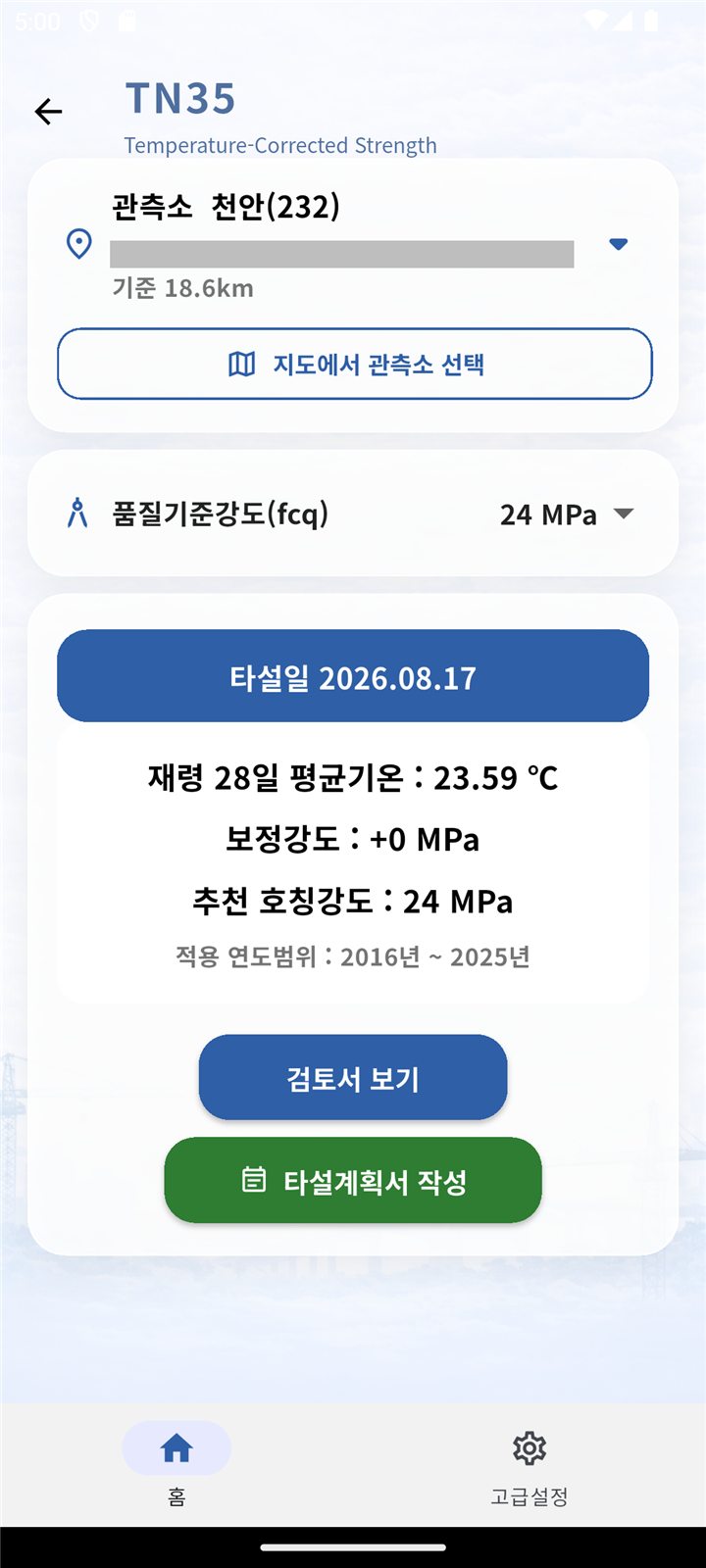

1. 홈 → 기온보정강도 계산 2. 관측소(자동 선택됨)와 품질기준강도, 타설일을 확인하면 재령 28일 예상평균기온과 보정강도, 추천 호칭강도가 자동 계산됩니다. 3. 검토서 보기 / 타설계획서 작성 버튼으로 근거 서류까지 바로 만들 수 있습니다.

5. TN40 — 자재 검수

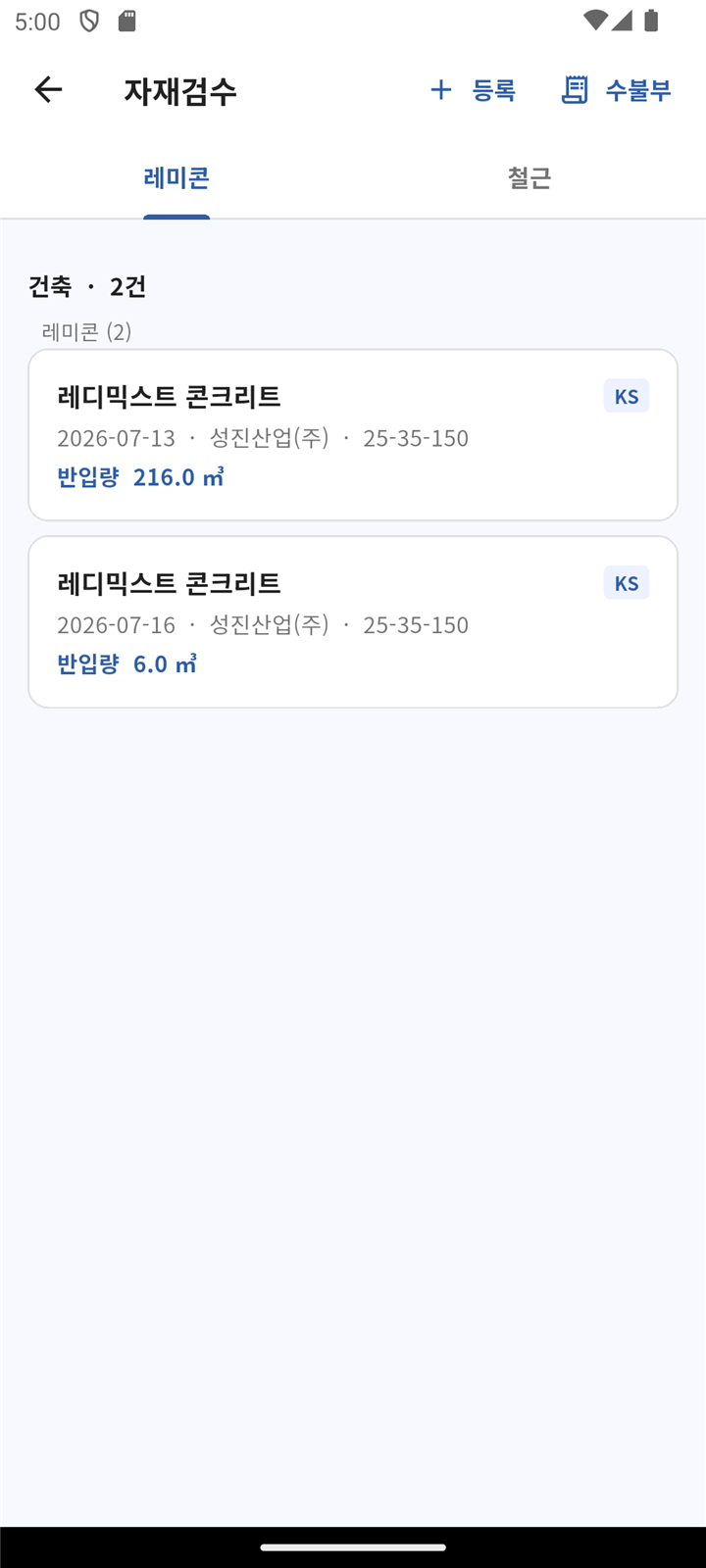

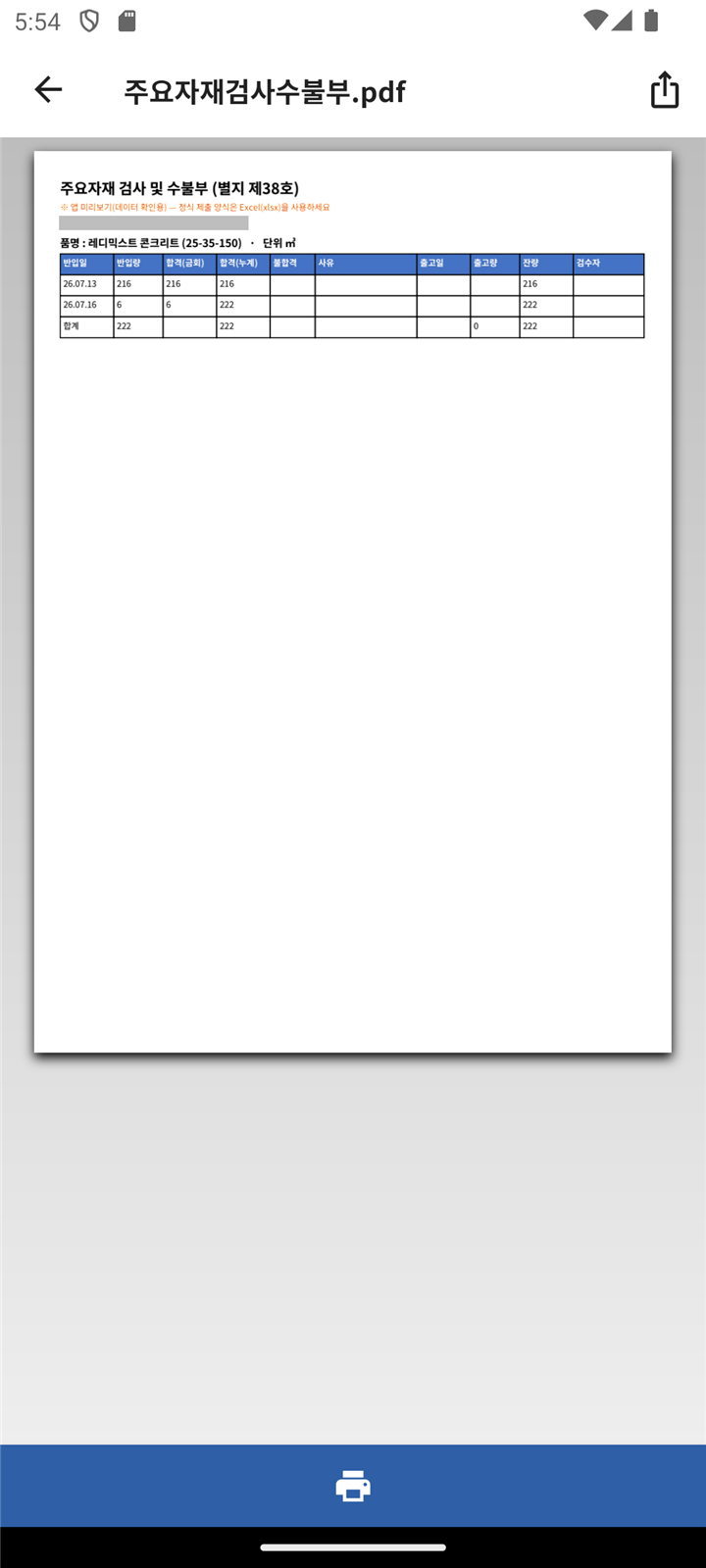

1. 홈 → 자재 검수 → 우상단 [+ 등록] → 송장 촬영(또는 갤러리 선택) 2. 여러 장을 한 번에 올려도 되고, 한 사진에 송장 2장이 나란히 찍혀도 각각 인식됩니다. 3. 인식 결과(제조회사·규격·용적·누계·시각)를 반드시 검토 후 확정하세요. 4. 하루 타설분 송장이 모이면 반입량 합계가 자동 집계되고, 같은 날짜·규격의 타설 세션과 자동으로 연결됩니다. 5. 우상단 [수불부] 버튼으로 자재수불부(일반 현장) / 자재관리대장(주택 현장)을 뽑습니다.

6. TN45 — 균열 · 재료분리 관리

도면 위 탭 한 번 + 사진 2장으로 균열·재료분리 관리대장이 만들어집니다. 타설 정보(부위·일자·강도)는 세션에서 자동으로 따라옵니다. 화면 위쪽 탭으로 균열 / 재료분리를 오가며 같은 방식으로 관리합니다.

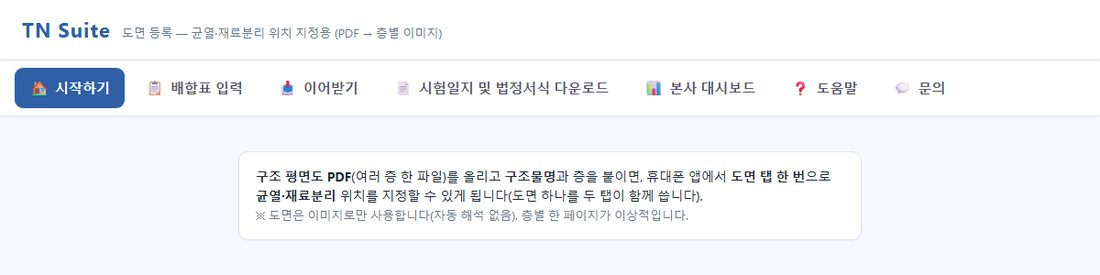

① PC 브라우저에서 tnsuite.co.kr 접속 → 앱과 같은 계정으로 로그인 → 시작하기 → 도면 등록.

② 구조 평면도 PDF를 올립니다. 여러 층이 든 한 파일도 되고, 필요한 층 도면만 골라 올려도 됩니다. ③ 층 이름이 자동으로 채워집니다 — 확인만 하면 됩니다. 아파트 기준층은 층 칸에 "4~15" 처럼 범위로 적으면 층별 도면 12건이 한 번에 등록됩니다. 여백·표제란(담당자 성명·연락처)을 잘라내려면 [📐 영역 · 층 지정]에서 자릅니다. ⚠️ 자를 때 X·Y 좌표 글자(X0·X1… / Y1·Y2…)는 반드시 남기고 자르세요. 좌표까지 잘라내면 균열 위치를 좌표로 기록할 수 없습니다. ④ 구조물명을 붙여 등록하면 앱 균열·재료분리 화면에 자동 수신됩니다.

도면 PDF 파일 규칙: - 반드시 X·Y 좌표값(X0, X1… / Y1, Y2… 열 번호)이 글자로 살아 있는 CAD(캐드)에서 바로 내보낸 PDF 여야 합니다. - CAD 원본(DWG)은 PDF로 내보낸 뒤 올리세요. - 종이 도면을 스캔한 PDF·사진 PDF·JPG는 좌표·층 자동 인식이 안 됩니다. 앱이 도면의 X·Y 좌표 글자를 읽어 층과 위치를 자동으로 잡기 때문입니다. 균열 위치도 "지하1층 X2.2 / Y2.5" 처럼 좌표로 자동 기록됩니다. ※ 올린 PDF 원본은 서버에 저장되지 않습니다 — 브라우저 안에서 위치표시용 이미지로 변환된 것만 저장됩니다. 정밀 출력용 원본은 직접 보관하세요.

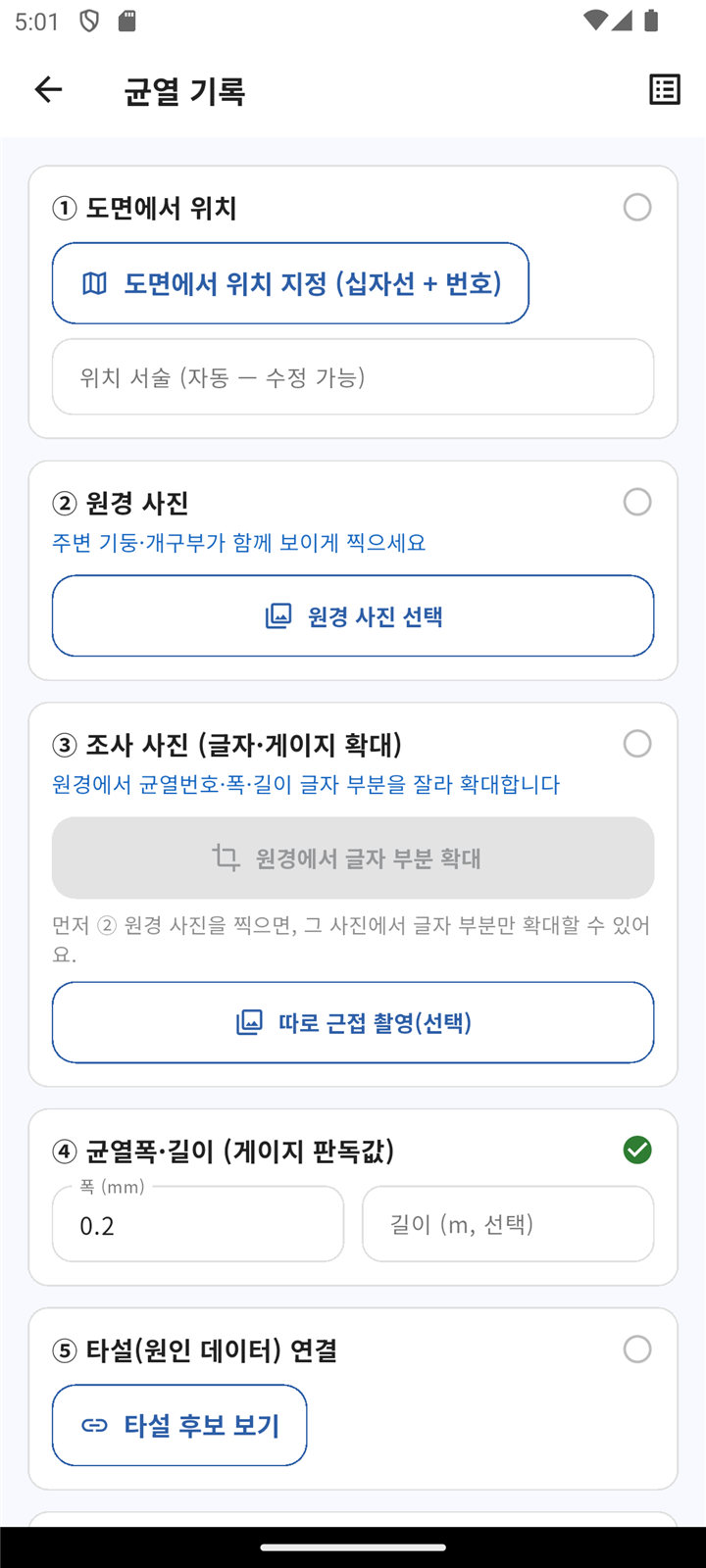

새 균열 등록 (5단계)

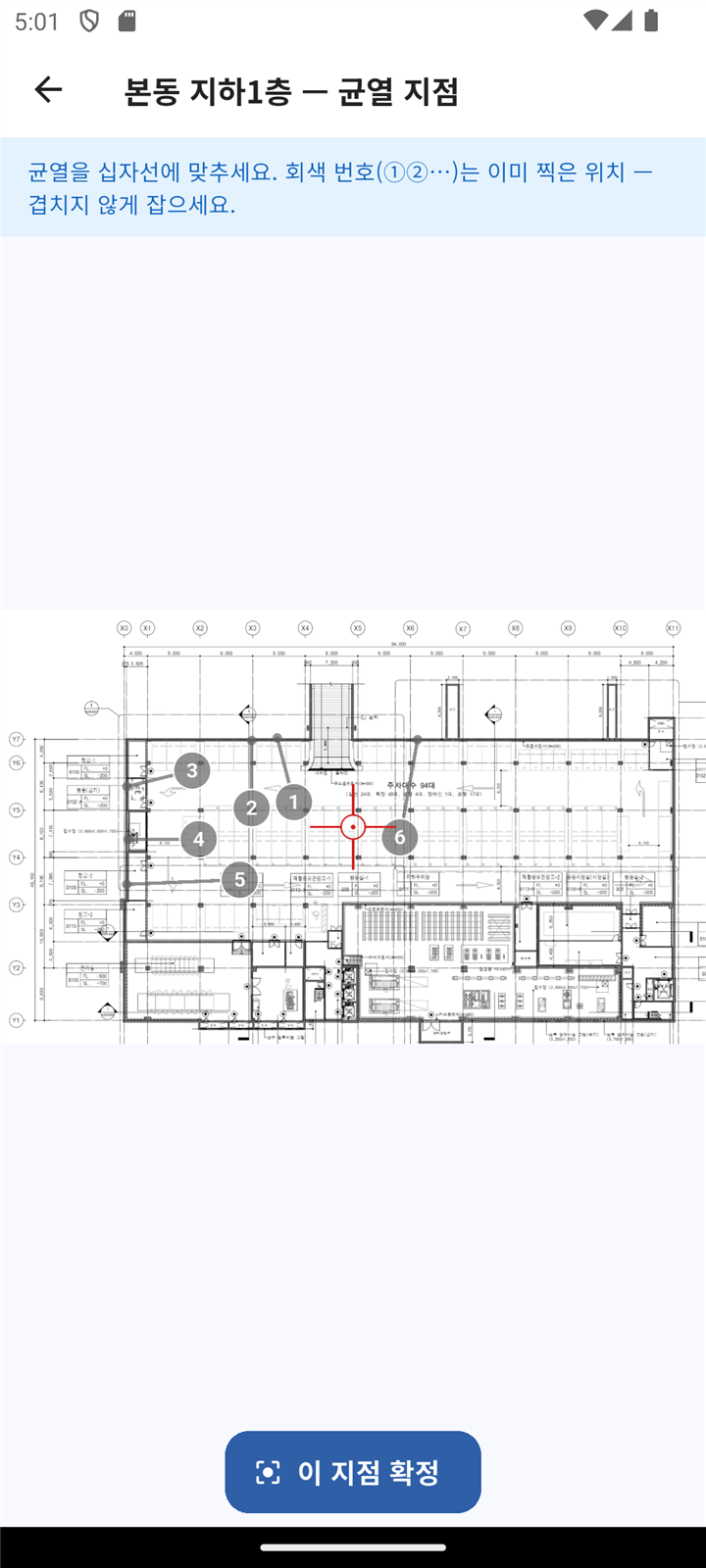

① 도면에서 위치 지정 — 도면에서 균열 위치를 십자선으로 탭 ② 원경 사진 — 주변 기둥·개구부가 함께 보이게 멀리서 1장 ③ 조사 사진 — 원경 사진에서 균열번호·폭·길이 글자 부분만 잘라 확대 ④ 균열폭·길이 입력 — 균열게이지로 잰 값을 직접 입력 ⑤ 타설(원인 데이터) 연결 — 앱이 제시하는 타설 후보 중 맞는 것 선택

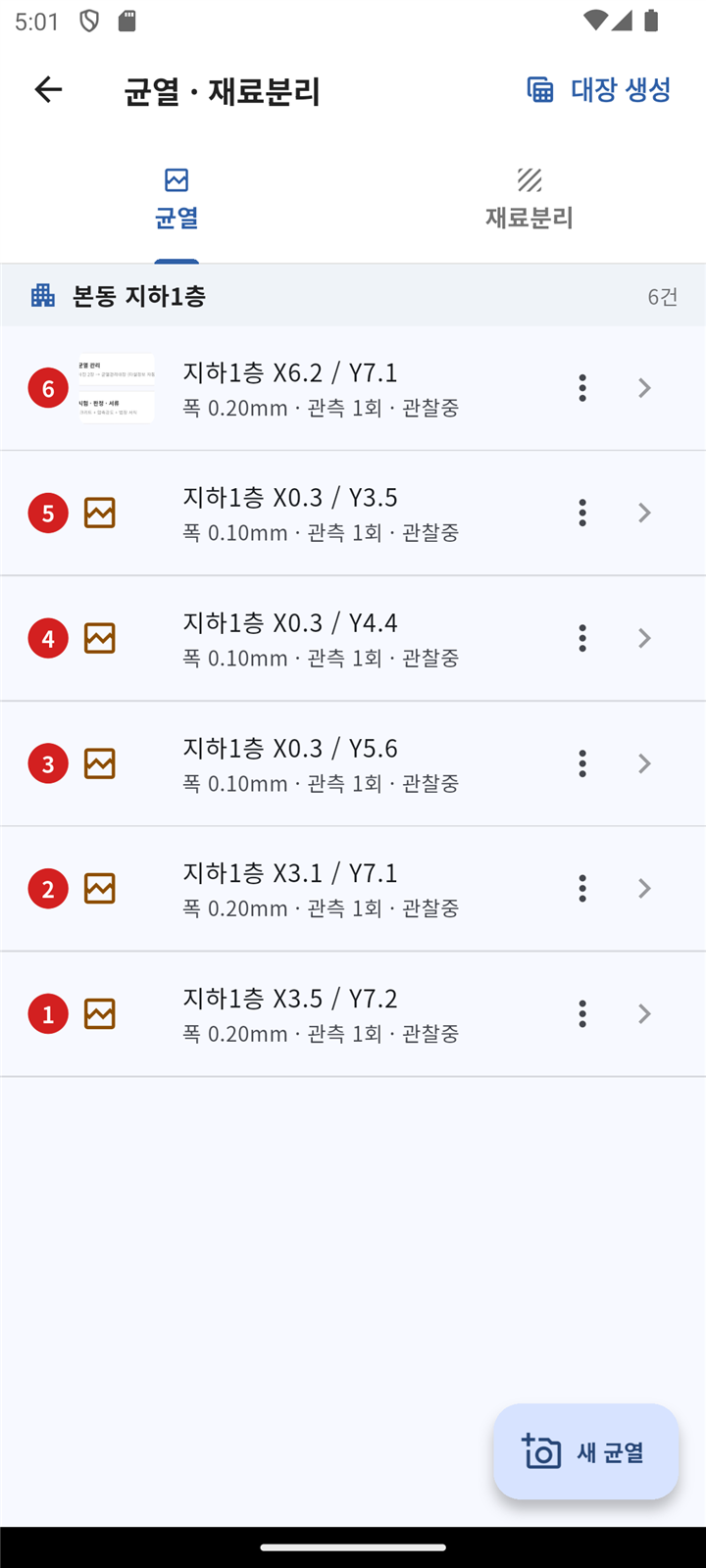

• 회색 번호(①②…)는 이미 등록된 균열 위치입니다. 겹치지 않게 잡으세요.
• 균열 목록에서 해당 균열 → 재촬영으로 관측 회차를 쌓으면 폭 변화 추이가 기록됩니다.
• 균열 목록 우상단 [대장 생성] → 균열관리대장 엑셀이 바로 나옵니다.

7. TN60 — 시험 · 판정 · 서류 (본체)

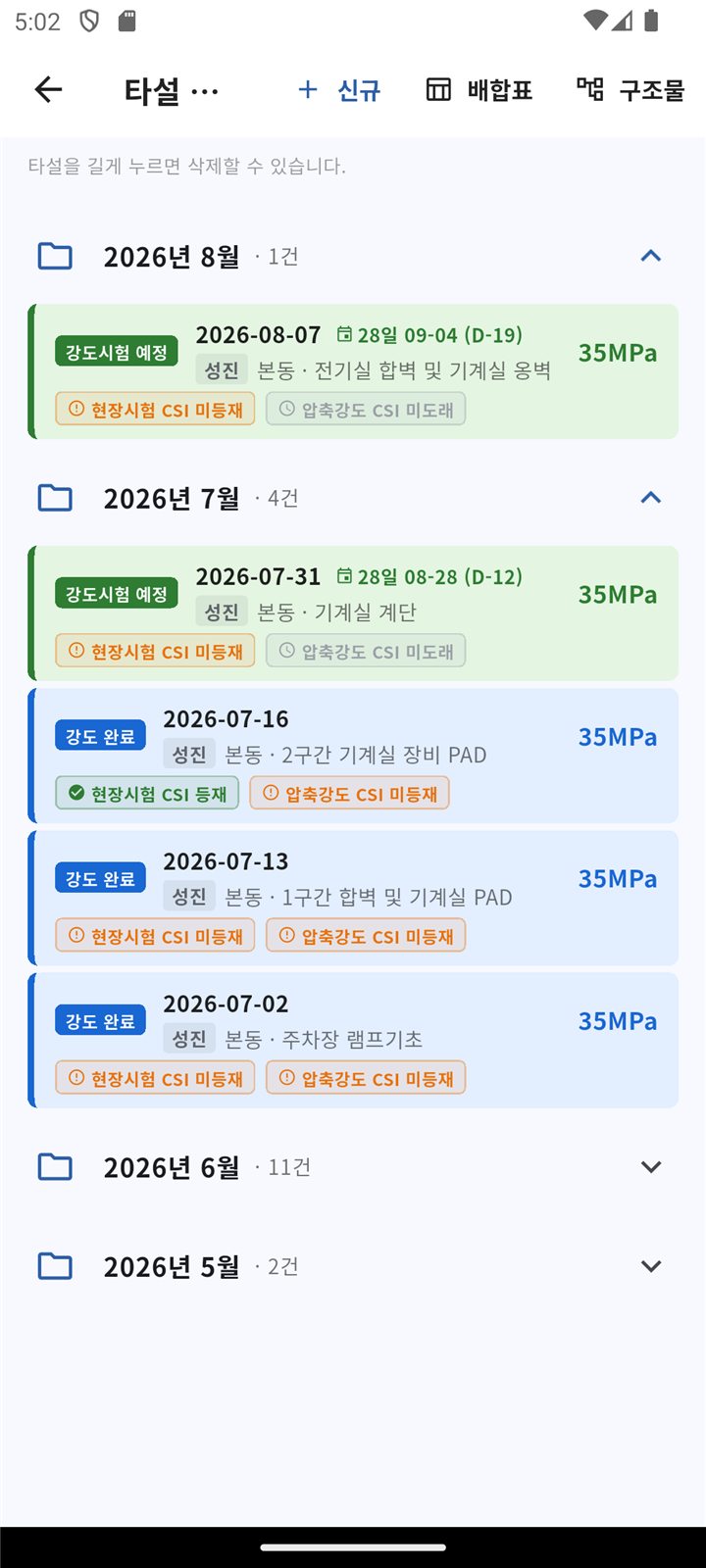

• 타설 세션이 월별로 정리되고, 카드마다 강도시험 예정일(D-day)과 CSI 등재 상태가 표시됩니다.
• 주황 "현장시험 CSI 미등재" = 아직 CSI에 안 올린 것
• 초록 "현장시험 CSI 등재" = 완료
• 우상단 [+ 신규] 로 새 타설 세션을 만듭니다.

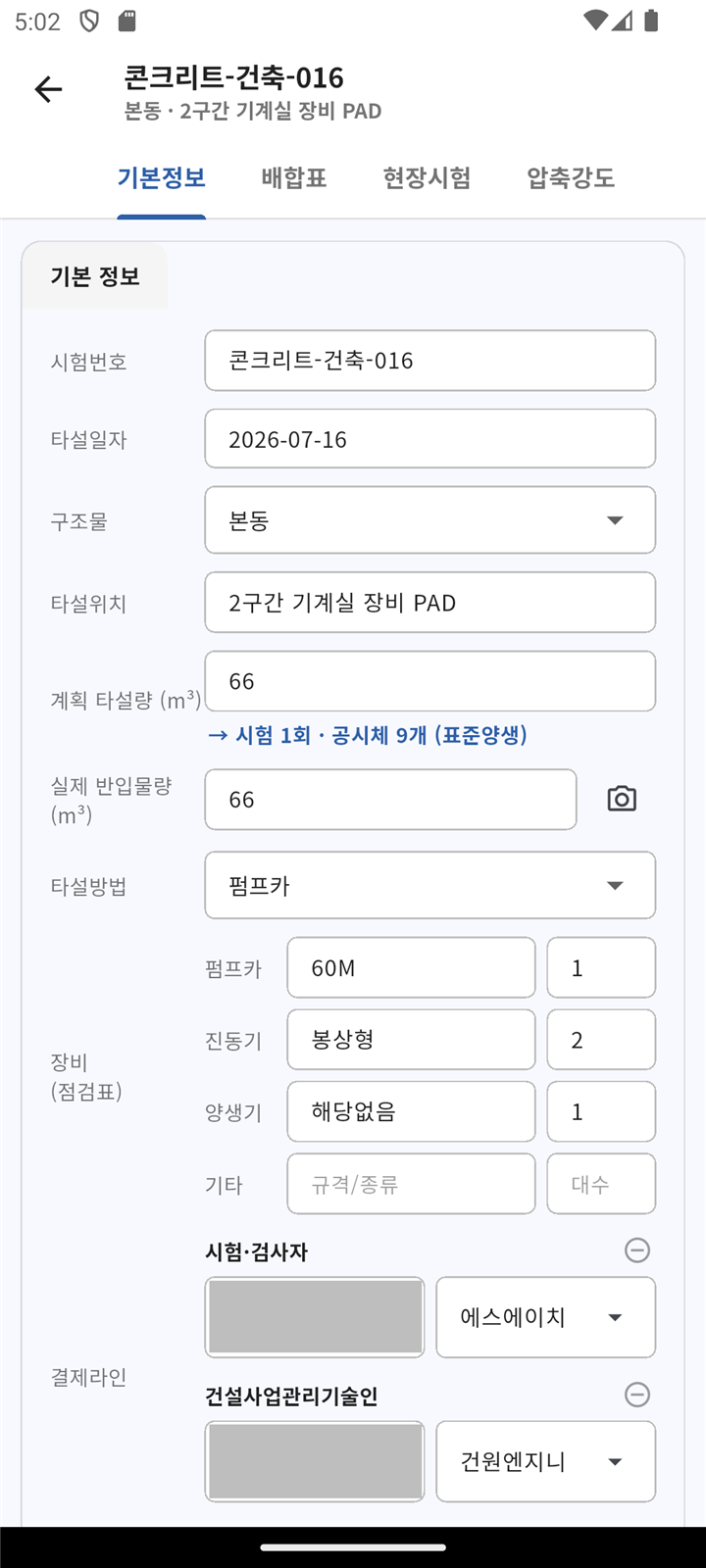

기본정보 탭 : 시험번호·타설일자·구조물·타설위치·타설량·장비·시험검사자·결재라인. 계획 타설량을 넣으면 시험 횟수·공시체 수가 자동 계산됩니다 (120㎥마다 1회).

현장시험 탭 : 슬럼프·공기량·염화물·단위수량·온도. 보드판 사진을 올리면 자동 입력되고, 판정(합격/불합격)은 KS F 4009 기준으로 자동입니다.

보드판 사진 대조 · 사진 지우기

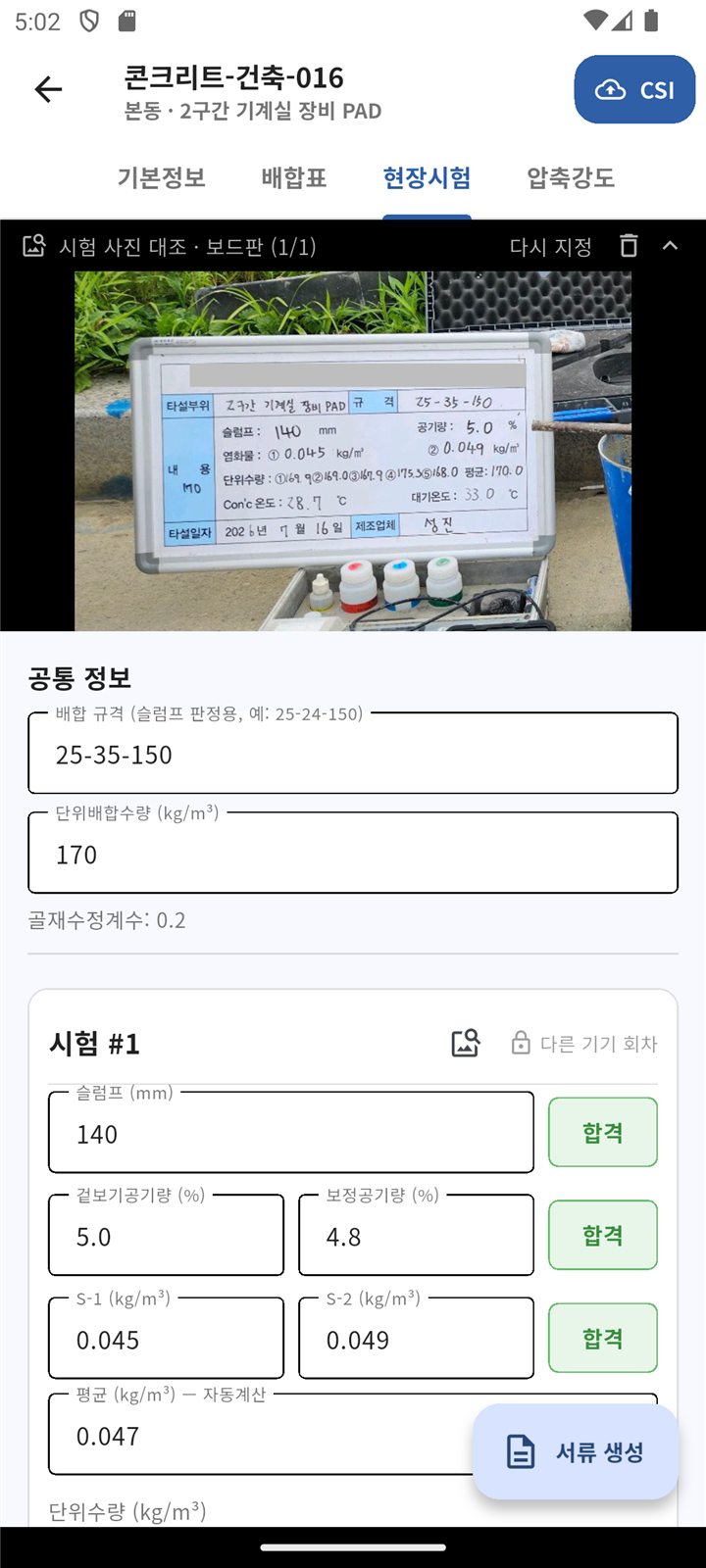

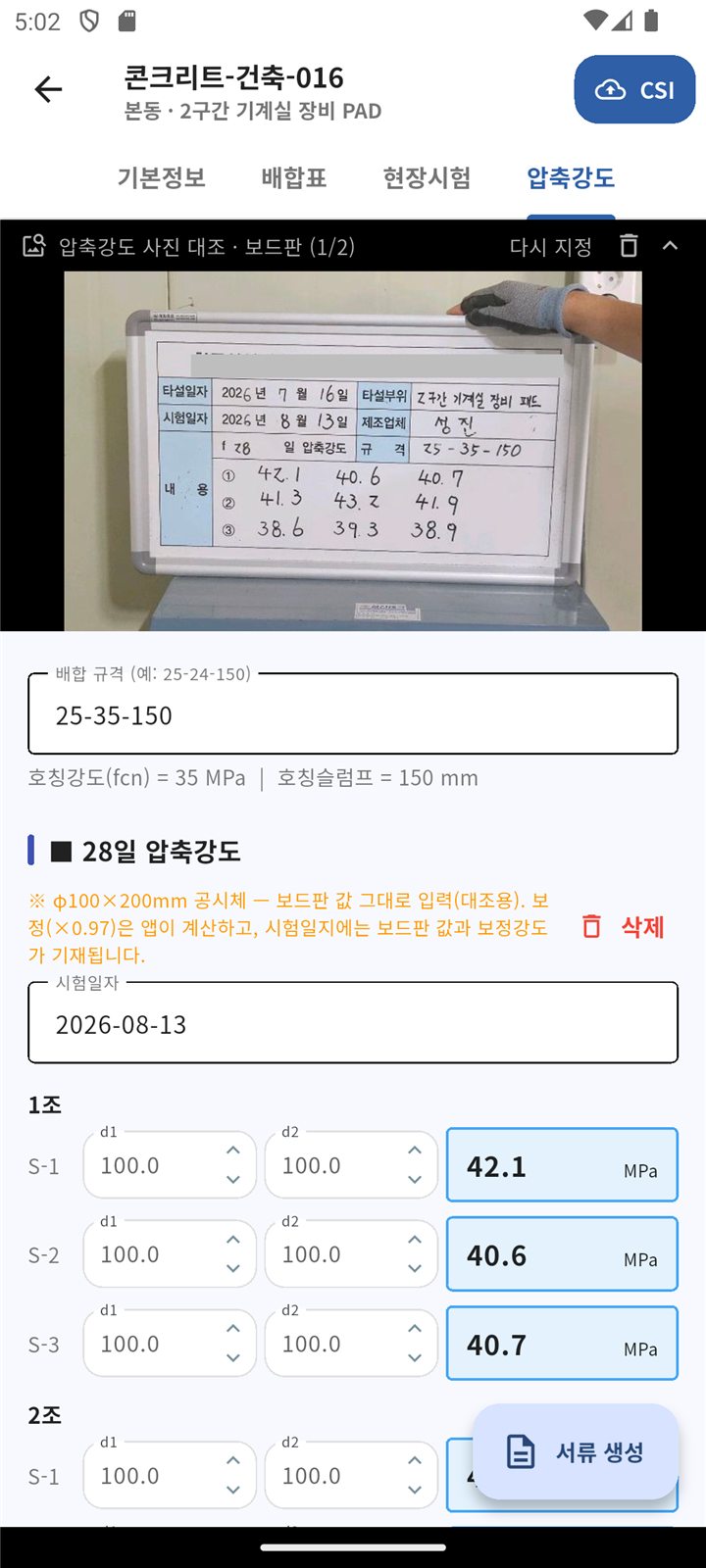

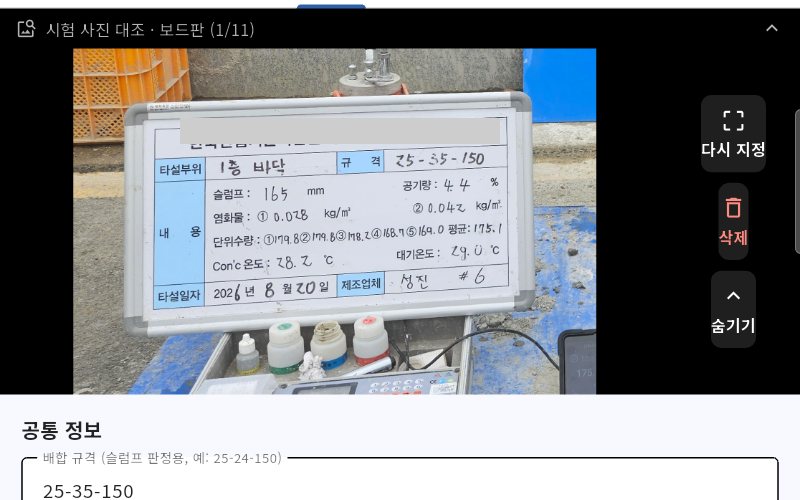

현장시험·압축강도 탭 맨 위에는 그 타설에 붙은 보드판 사진이 크게 뜹니다. 좌우로 넘기며 앱에 들어간 값과 보드판 숫자를 눈으로 대조하세요. 사진은 회차 순(1회차부터)으로 나옵니다.

사진 오른쪽 버튼 3개로 관리합니다. - 다시 지정 : 보드판이 비뚤거나 잘려 글씨가 안 보일 때 영역을 다시 네모로 잡습니다. - 삭제 : **지금 보고 있는 그 사진**을 사진대지(증빙)에서 뺍니다. 확인창이 한 번 뜹니다. 잘못 올린 사진이나 다른 타설 사진이 섞였을 때 쓰세요. 지운 사진은 같은 현장을 쓰는 다른 기기에서도 사라집니다. - 숨기기 : 사진 칸을 접어 값 입력에 집중합니다. 위 제목줄을 누르면 다시 펼쳐집니다.

압축강도 탭 : 7일/28일 공시체별 강도 입력 (보드판 사진 자동 입력). 강도값은 보드판 값 그대로 입력합니다. 보정강도(×0.97)는 앱이 계산해서 시험일지에 보드판 값과 함께 기재합니다 — 직접 환산할 필요가 없습니다. 판정은 콘크리트 표준시방서(KCS 14 20 10 : 2024) 기준으로 자동입니다.

8. 서류 자동 생성

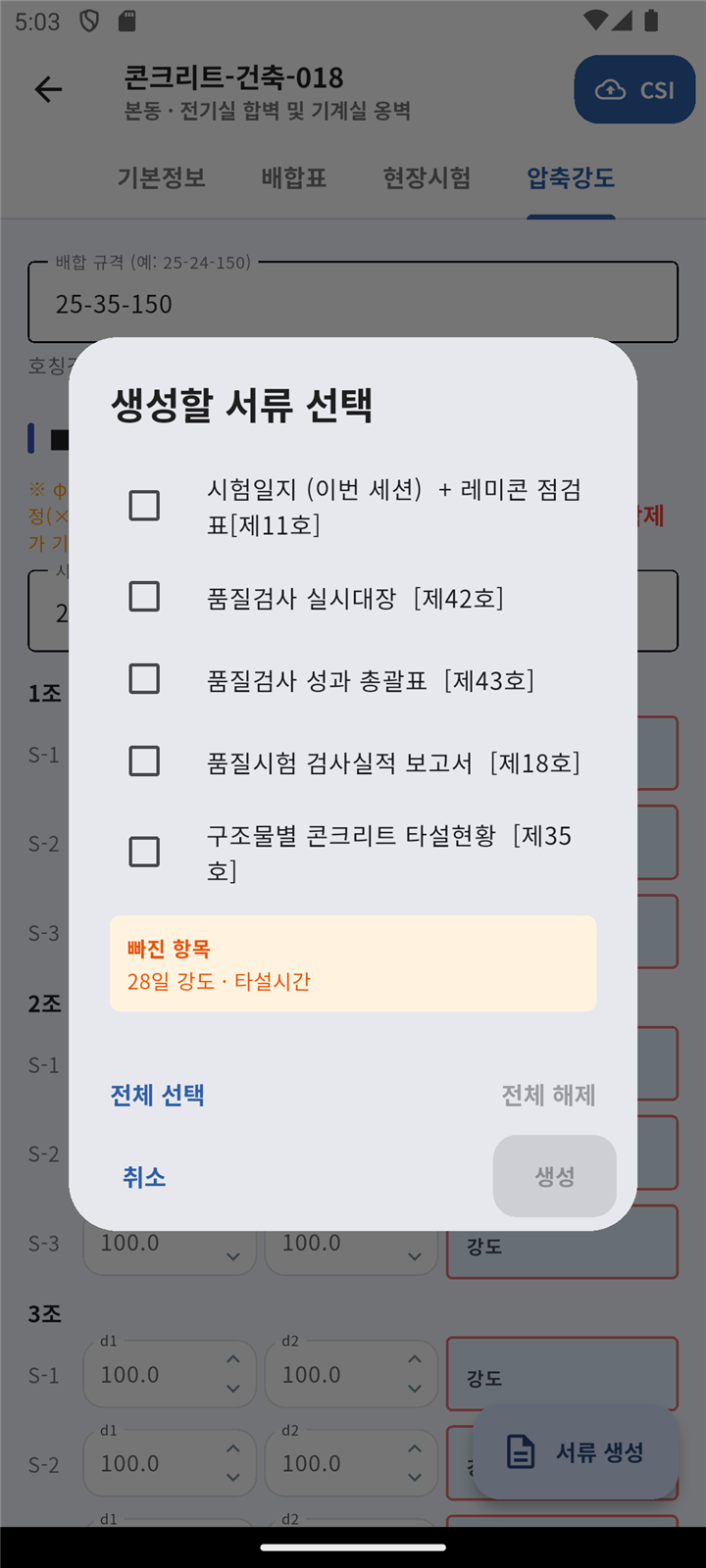

세션 화면 우하단 [서류 생성] 버튼 하나로 법정 서식이 한 번에 만들어집니다.

• 시험일지 + 레미콘 점검표
• 품질검사 실시대장
• 품질검사 성과 총괄표
• 품질시험 검사실적 보고서
• 구조물별 콘크리트 타설현황(일반) / 타설 관리대장(주택)

9. CSI(건설공사 안전관리 종합정보망) 자동 입력

앱이 판정까지 끝낸 데이터를 CSI 품질시험 화면에 자동으로 채워 줍니다. 세션 화면(현장시험/압축강도 탭) 우상단의 파란 [CSI] 버튼을 누르세요.

CSI 버튼을 누르면 입력 중이던 값이 자동으로 저장된 뒤 바로 CSI 화면으로 이동합니다 (별도 확인창 없음, "저장 후 CSI로 이동합니다" 안내만 잠깐 뜹니다).

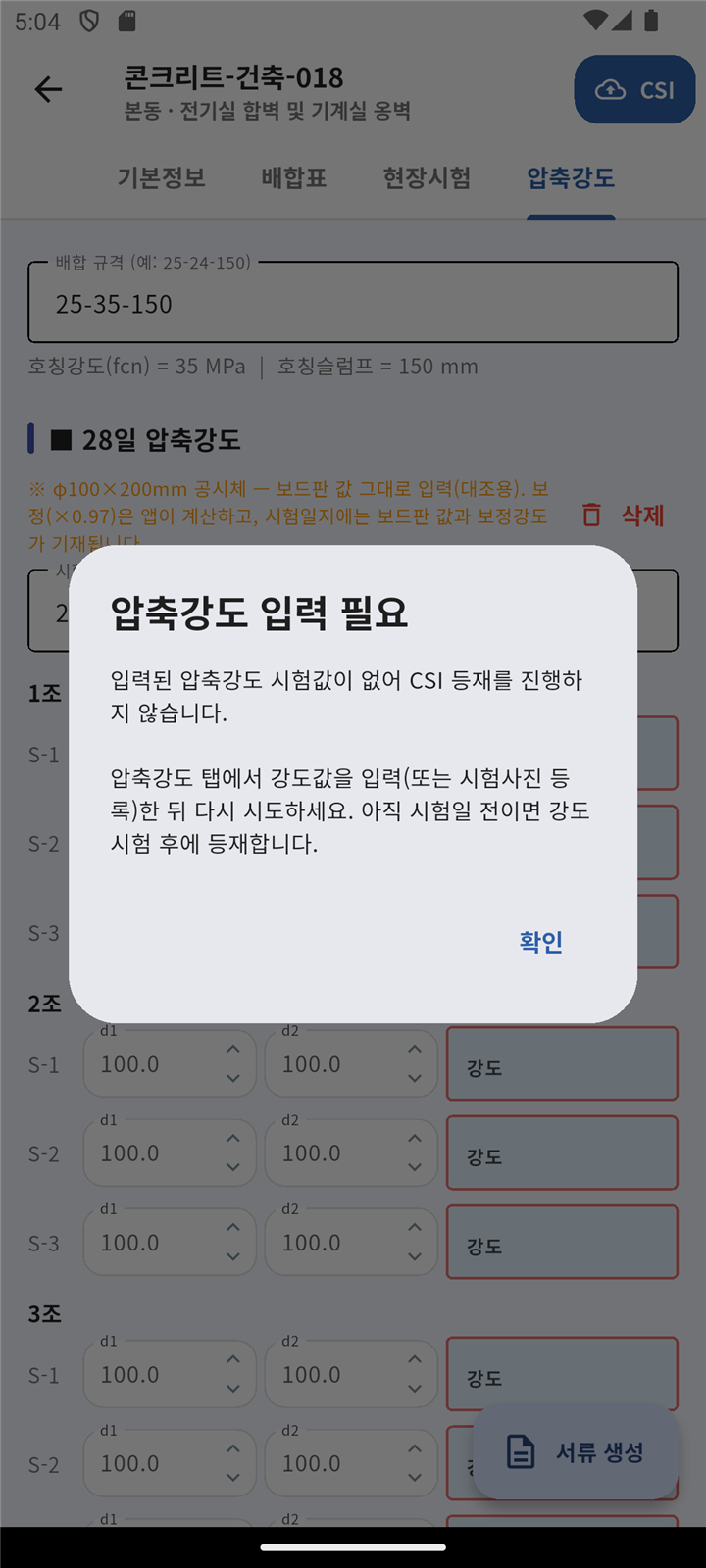

아직 강도값이 없는 세션에서 누르면 위와 같은 안내가 뜹니다. 이 경우 강도시험을 마치고 값을 입력한 뒤 등재하면 됩니다.

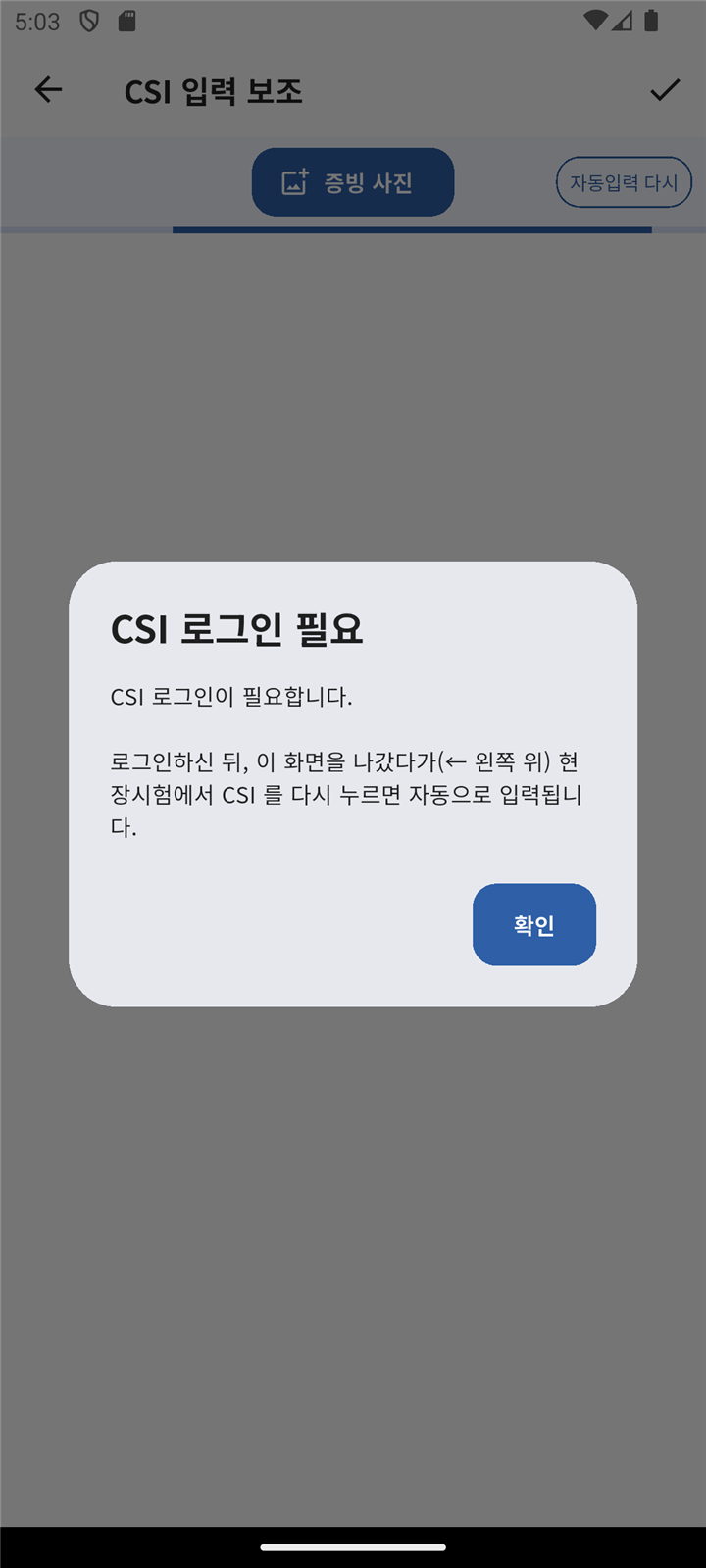

CSI에 로그인돼 있지 않으면 위와 같은 안내창이 뜹니다. 이때는:

① [확인]을 누르고 CSI 화면에서 로그인합니다. ② 로그인이 끝나면 왼쪽 위 ← (뒤로 가기)로 이 화면을 나갑니다. ③ 세션 화면에서 [CSI] 버튼을 다시 누릅니다. → 이제 시험값이 자동으로 입력됩니다.

로그인만 하고 그 화면에 머물러 있으면 자동 입력이 되지 않습니다. 반드시 "뒤로 가기 → CSI 버튼 다시 누르기" 순서를 지켜 주세요.

• 자동 입력이 끝나도 마지막 저장 버튼은 사용자가 직접 누릅니다 (제출 책임 보호).

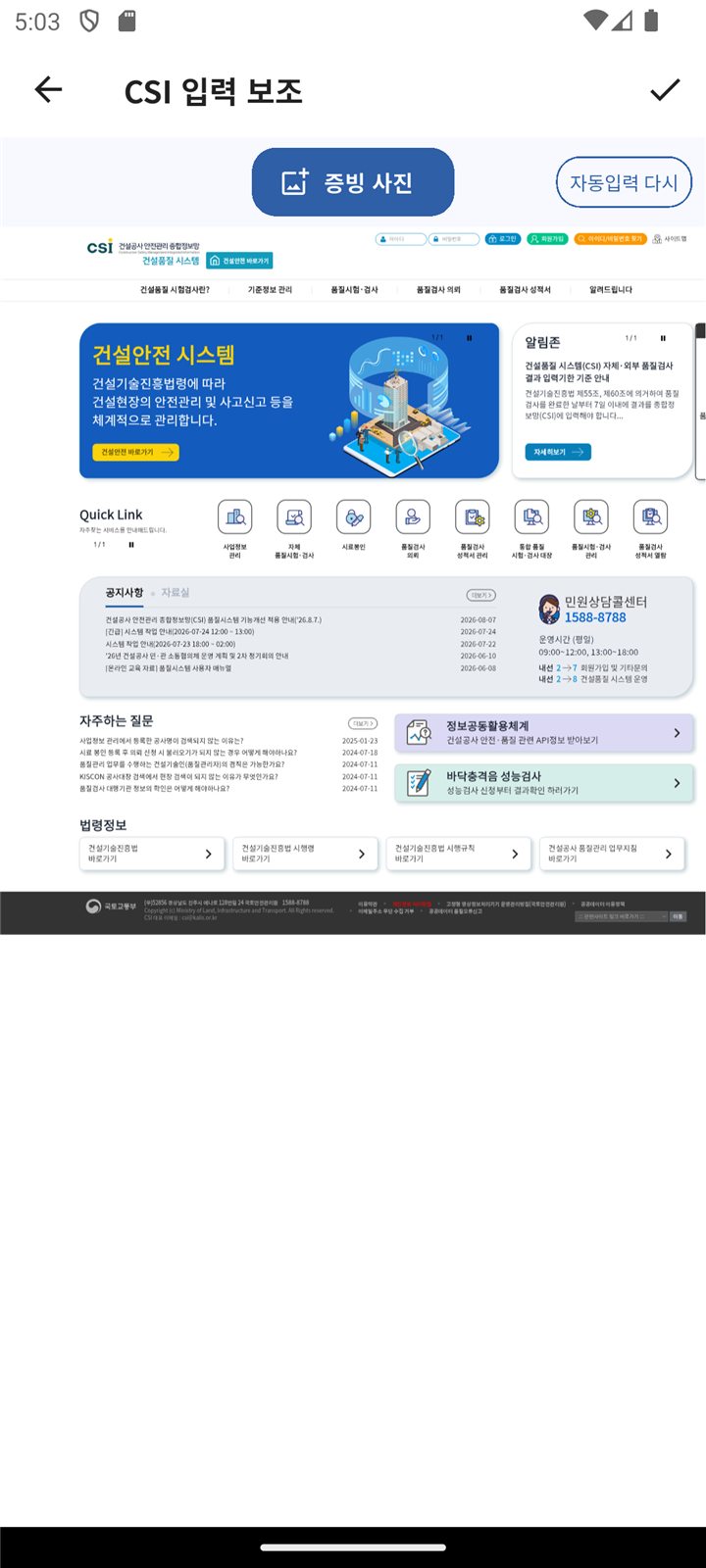

• 화면 위쪽 [증빙 사진] 버튼을 누르면 등록해 둔 시험 사진이 자동으로 첨부됩니다. 사진이 3장 이상이면 **첫 장과 마지막 장**을 앱이 골라 둡니다(최대 2장). 다른 사진으로 바꾸고 싶으면 눌러서 고른 뒤 [첨부]를 누르면 됩니다.
• 자동 입력이 성공하면 타설 목록의 "CSI 등재" 표시가 저절로 초록으로 바뀝니다. 이 표시는 클라우드에 기록되어 같은 현장을 쓰는 모든 기기에서 똑같이 보입니다.
• CSI 등재 기한: 품질검사 완료일 다음 날부터 7일 이내(건설기술진흥법 제55조) — 타설 목록의 미등재 표시를 참고하세요.

10. PC 웹 사용창구 (tnsuite.co.kr)

앱과 같은 계정으로 로그인하면 PC에서 이런 일을 할 수 있습니다.

• 배합표 입력 — 레미콘사 시방배합표 PDF를 올려 배합 카탈로그에 일괄 등록. 앱 배합표 화면에서 촬영 없이 "사전등록 불러오기"로 채워집니다. ⚠️ 올리는 것은 레미콘 회사가 작성한 시방배합표 — 원재료 산지가 기재된 배합표입니다. 현장배합표가 아닙니다 (현장배합표에는 산지가 빠져 있습니다).
• 이어받기 — 엑셀(.xlsx) 파일 전용입니다 (PDF 불가). ① 쓰시던 「구조물별 콘크리트 타설대장」 엑셀을 그대로 올리면 과거 타설이 세션으로 들어와 28일 강도를 이어서 입력할 수 있고, ② CSI에서 내려받은 「통합 품질검사 실시대장」 엑셀(.xlsx)을 올리면 콘크리트 외 품질검사(골재·앵커·지내력 등)가 실시대장에 편입됩니다. (확정은 항상 앱에서)
• 시험일지 및 법정서식 다운로드 — 앱이 생성한 서류를 큰 화면에서 내려받기.
• 도면 등록 — §6 참조 (시작하기 화면 안에 있습니다).
• 본사 대시보드 — 여러 현장 진행 현황을 한눈에.

11. 자주 묻는 질문
